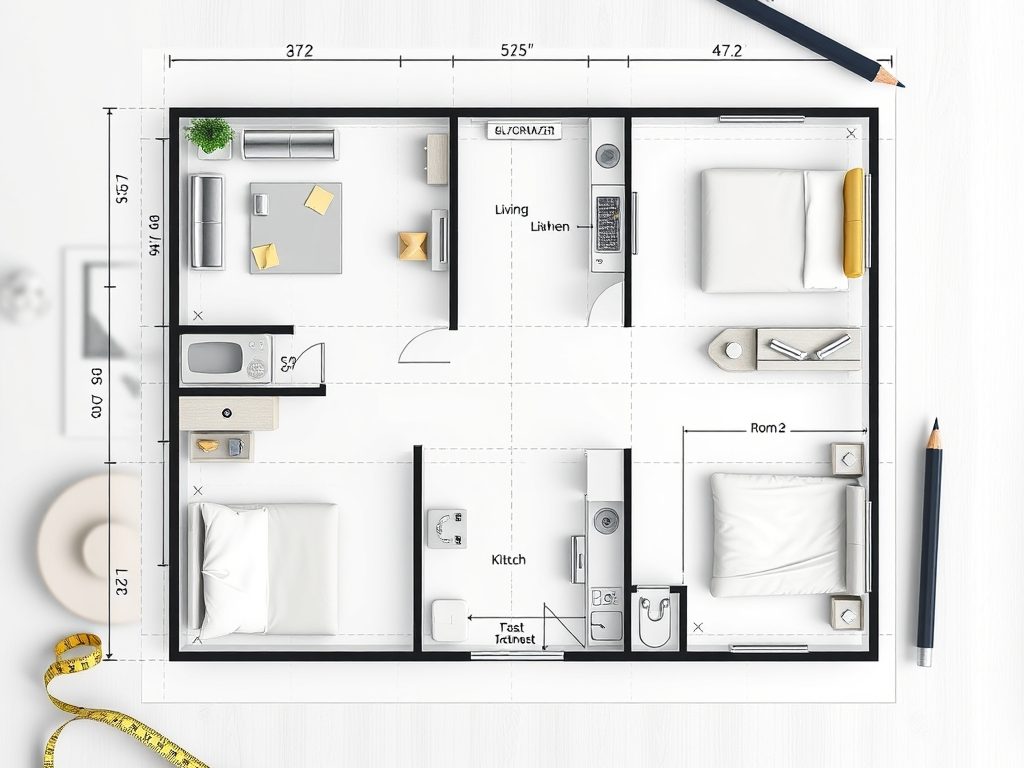

Jak narysować plan 2D mieszkania: praktyczny przewodnik od pomiaru do gotowego rzutu

Zaczynając projektowanie mieszkania, kluczowym krokiem jest precyzyjne narysowanie planu 2D. Aby to zrobić, należy najpierw dokładnie zmierzyć wszystkie pomieszczenia, co jest niezbędne do stworzenia wiarygodnego rzutu. Wykorzystanie odpowiednich narzędzi, takich jak dalmierz czy taśmy miernicze, pozwoli uniknąć błędów, które mogą wpłynąć na cały projekt. Zrozumienie technik pomiarowych oraz sposobu nanoszenia wymiarów na szkic jest podstawą do dalszej pracy nad planem. W tym przewodniku dowiesz się, jak krok po kroku przejść od pomiaru do gotowego rysunku, który będzie nie tylko estetyczny, ale i funkcjonalny.

Jak dokładnie wymierzyć mieszkanie do stworzenia planu 2D?

Dokładnie wymierz mieszkanie, aby uzyskać precyzyjne wymiary do stworzenia planu 2D. Użyj taśmy mierniczej lub dalmierza laserowego, aby zmierzyć długości i szerokości pomieszczeń oraz wysokości ścian. Zachowaj maksimum dokładności pomiarów, ponieważ nawet niewielkie błędy mogą wpłynąć na jakość końcowego rzutu.

Postępuj zgodnie z poniższymi krokami, aby zapewnić precyzyjne pomiary:

• Wybierz odpowiednie narzędzia do pomiaru, takie jak taśma miernicza lub dalmierz. Dalmierz laserowy jest szczególnie przydatny do dokładnych pomiarów bez potrzeby dodatkowej pomocy.
• Rozpocznij od najdłuższej ściany w pomieszczeniu. Zmierz jej długość, a następnie zrób to samo z pozostałymi ścianami. Nie zapomnij o oknach i drzwiach, które również powinny być zmierzone.
• Dokumentuj wyniki na kartce lub w aplikacji. Sporządź szkic pomieszczenia, zaznaczając zmierzone wymiary. Upewnij się, że używasz spójnej jednostki miary, np. centymetrów lub metrów.

Jeśli to możliwe, powtórz każdy pomiar przynajmniej raz, aby upewnić się, że wyniki są dokładne i mniejsze różnice zostaną wykryte. Utrzymuj narzędzia w dobrym stanie, żeby uniknąć błędów pomiarowych.

Jak przygotować i szkicować wstępny rzut mieszkania?

Przygotuj się do rysowania rzutu mieszkania, zaczynając od zgromadzenia materiałów: papier milimetrowy, ołówek, linijka oraz taśma miernicza. Ręczne rysowanie rzutu mieszkania rozpocznij od naszkicowania obrysu w przybliżonej skali. Uwzględnij ściany nośne i ściany działowe, które dzielą pomieszczenia.

Kiedy masz już zarys, zaznacz położenie okien oraz drzwi. Ułatwi to późniejsze rozmieszczenie mebli. Na osobnych kartkach narysuj meble w skali, aby móc je wycinać i przesuwać na planie dla lepszej aranżacji. Po ukończeniu szkicu dodaj wymiary poszczególnych ścian oraz etykiety pomieszczeń, co pomoże w interpretacji rzutu.

Kluczowym etapem jest precyzyjne zmierzenie długości ścian nośnych i działowych. Wykonuj pomiar dokładną miarą taśmową lub skorzystaj z technologii LiDAR w smartfonach, które automatycznie rejestrują wymiary. Przed pomiarem oczyść przestrzeń z przeszkód, otwórz drzwi i zapewnij dostęp do wszystkich narożników. Stworzenie wstępnego, odręcznego szkicu w skali pomoże w dalszym procesie rysowania rzutu. Zwróć szczególną uwagę na układ otworów drzwiowych i okiennych, ponieważ mają one istotny wpływ na projekt finalny.

Jak oznaczyć ściany, otwory i instalacje na planie 2D?

Oznaczysz ściany nośne oraz ściany działowe na planie 2D, co pomoże w jego funkcjonalności. Zacznij od naniesienia ścian nośnych, które są podstawowymi elementami konstrukcyjnymi, wyznaczającymi obrys mieszkania. Na planie powinny być one zaznaczone grubszą linią. Następnie dodaj ściany działowe, które nie pełnią funkcji nośnej, a ich oznaczenie może być cieńsze. Oznaczając poszczególne elementy, korzystaj z powszechnie przyjętych symboli na planie, takich jak prostokąty dla okien i drzwi, linie przerywane dla instalacji elektrycznej oraz różne ikony dla punktów świetlnych.

Przykład oznaczeń:

Element	Symbol	Opis
Ściana nośna	Gruba linia ciągła	Podstawowy element konstrukcyjny
Ściana działowa	Cienka linia ciągła	Wydzielenie pomieszczeń
Okno	Prostokąt	Przeszklenie w ścianie zewnętrznej
Drzwi	Prostokąt z linią przerywaną	Element komunikacji międzymieszkaniowej
Instalacja elektryczna	Linia przerywana	Sieć elektryczna budynku

Kiedy oznaczasz instalacje elektryczne, warto zaznaczyć miejsca, w których znajdują się gniazdka i wyłączniki, stosując symbole, które umożliwią łatwe odczytanie planu. Przykładowo, punkty świetlne mogą być oznaczane kropkami, a gniazdka prostokątami z dodatkowymi oznaczeniami dla ułatwienia identyfikacji.

Jak używać programów online do rysowania planu 2D mieszkania?

Wybierz program do rysowania planu 2D mieszkania, który zapewnia intuicyjne narzędzia i funkcje, takie jak przeciągnij i upuść. Aby rozpocząć, otwórz wybraną aplikację w przeglądarce internetowej. Możesz skorzystać z pustego szablonu lub wybrać gotowy szablon odpowiedni do liczby pokoi i metrażu mieszkania.

Dodawaj kolejne elementy, rozpoczynając od ścian nośnych. W programach takich jak Archiplaner, Canva czy Floorplanner, wystarczy przeciągnąć ściany z biblioteki narzędzi. Dodawaj następnie ściany działowe, aby odpowiednio podzielić przestrzeń. Skróty klawiszowe, na przykład „spacja” na ściany, „q” na drzwi i „w” na okna, znacznie przyspieszą pracę.

Aby uzupełnić plan, przeciągnij meble i inne elementy wyposażenia z dostępnej biblioteki. Następnie dodaj teksty oraz etykiety opisujące pomieszczenia i wymiary. Sprawdź proporcje i rozmieszczenie elementów, aby zapewnić prawidłowy układ.

Gdy plan będzie gotowy, eksportuj go w wybranym formacie, takim jak PDF, JPG czy DXF, aby wykorzystać go w prezentacjach lub projektach. Gotowy plan możesz także udostępnić klientom czy współpracownikom przez e-mail, media społecznościowe lub chmurę internetową. Niektóre programy oferują możliwość bezpośredniej współpracy nad projektem online, co ułatwia konsultacje i wymianę pomysłów.

Jak wyeksportować i udostępnić gotowy plan 2D mieszkania?

Wyeksportuj gotowy rzut 2D mieszkania, aby podzielić się nim z innymi zainteresowanymi. Możesz zapisać plan w różnych formatach plików, takich jak PDF, JPG, DXF, czy DWG. Wybór formatu powinien zależeć od celu, na przykład, PDF jest idealny do prezentacji, a DXF do dalszej pracy w programach CAD.

W zależności od używanego narzędzia, dostępne mogą być opcje dodania znaków wodnych lub zapisu w formie czystego pliku. Po wyeksportowaniu, udostępnij plik klientom lub współpracownikom przez e-mail, media społecznościowe, komunikatory lub chmurę internetową. W niektórych programach możliwa jest także bezpośrednia współpraca online, co ułatwia pracę nad projektem w zespole.
